Глава 7

«Блеск и нищета» флота Ее Величества

К середине XIX века основу морской британской мощи составляли парусные линейные корабли. Как писал английский историк Оскар Паркс: «В 1850 г. линейный корабль оставался по существу таким же, каким он был на протяжении предыдущих столетий — немного больший по размерам и сильнее вооруженный, но аналогичный по конструкции, точно так же влекомый вперед парусами и несущий несколько ярусов гладкоствольных орудий на прежнего типа станках. Во времена, уже давно минувшие, британский линейный корабль бороздил моря как равный или даже превосходящий любое иностранное судно. Его скорость могла отличаться самое большее на один узел от хода любого его возможного оппонента. В открытом море он не опасался ничего. Не было ни тени чувства беззащитности от возможных атак миноносцев, подводных лодок или авиации, ни трепетных мыслей о вражеских минах или авиаторпедах, не было по сути дела ничего, за исключением разве жестокого шторма, сноса на подветренный берег или сосредоточенной атаки нескольких равноценных противников, что могло бы поколебать гордую уверенность парусного линейного корабля в собственной несокрушимости, принятую им на себя с полным на то правом».[47]

Ситуация изменилась в 1850 г., когда во Франции был построен первый в мире паровой корабль «Наполеон». Это был обычный трехдечный корабль, внутрь которого была встроена паровая машина с винтовым движителем. Водоизмещение 90-пушечного «Наполеона» составляло 5000 т.

Британское Адмиралтейство среагировало быстро, и уже в 1851 г. парусный корабль «Сакс Парель» был обращен в паровой. А в следующем году был построен двухдечный винтовой корабль «Агамемнон».

С 1846 по 1860 год в состав британского Королевского флота вошло 66 паровых деревянных кораблей. У Франции к 1860 г. было 37 винтовых кораблей.


Россия выходит в мировой океан. Страшный сон королевы Виктории

Схема распределения броневой защиты на броненосном фрегате «Агамемнон»


Британские премьеры любили повторять, что у Англии нет ни постоянных противников, ни постоянных союзников, а есть только постоянные интересы. На деле это означало постоянное стравливание европейских государств между собой, чтобы они не могли препятствовать планам английского мирового господства.

Если в 1814 г., разбив Наполеона I руками русских, Англия немедленно вступила в союз с Францией против России, то в 1856 г., разбив русских в Крыму руками французов, Англия немедленно начала военные приготовления против Франции. Франция приняла вызов и в марте 1858 г. заложила мореходные броненосцы «Глуар», «Инвинсибль», «Нормандия» и «Куронь». Первые три имели деревянный корпус, а «Куронь» — железный. Толщина броневого пояса составляла 110–120 мм. За ними последовали броненосцы «Маджента», «Сольферино» и др.

Историк Паркс характеризует ситуацию в британском Адмиралтействе как «Морская паника 1858 года». Действительно, вся армада британских кораблей ничего не смогла бы сделать с четырьмя французскими броненосцами. Британское адмиралтейство начинает лихорадочно строить свои броненосцы.


Россия выходит в мировой океан. Страшный сон королевы Виктории

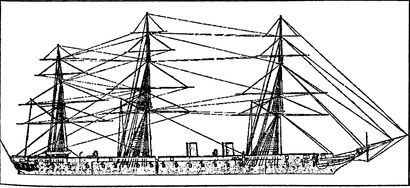

Броненосец «Уорриор»


В мае и октябре 1861 г. закладываются два огромных по тем временам броненосца — «Уорриор» («Воин») и «Блэк Принс» («Черный Принц») — водоизмещением по 9210 т. Средняя часть борта их железных корпусов имела пояс из 114-мм брони на 460-мм тиковой подкладке. Машина мощностью 1250 номинальных л. с. позволяла развить на первом испытании 14 узлов, а на втором — 13,6 узлов. Эти броненосцы имели полное фрегатское парусное вооружение и при хорошем ветре могли развивать скорость до 11 узлов.

Вооружение их первоначально состояло из двадцати шести 68-фунтовых гладкоствольных пушек и десяти 110-фунтовых нарезных казнозарядных пушек. В1867 г. оба броненосца перевооружили дульнозарядными нарезными пушками Армстронга: двадцатью восемью 7-дюймовыми весом в 6,7 т (на «Блэк Принс») и четырьмя 8-дюймовыми 9-тонными пушками.

«Уорриор» был введен в строй 24 октября 1861 г., а «Блэк Принс» — 12 сентября 1862 г.


Россия выходит в мировой океан. Страшный сон королевы Виктории

Броненосец «Резистенс»


Почти одновременно (в декабре 1859 г.) были заложены мореходные броненосцы меньшего размера водоизмещением 6150 т — «Дифенс» и «Резистенс», которые первоначально именовались фрегатами. На них, как и на «Уорриоре», оконечности не защищались, а броня покрывала борт на протяжении всего 47 м в средней части корпуса, простираясь от уровня верхней палубы до отметки 1,8 м ниже ватерлинии. Скорость хода их под парами на испытаниях составила 11,5 узла, а под парусами — до 10,5 узла. «Дифенс» был введен в строй 4 декабря 1861 г., а «Резистенс» — 2 июля 1862 г.

Первоначальное вооружение «Дифенса» составляли восемь 7-дюймовых нарезных, десять 68-фунтовых гладкоствольных и четыре 5-дюймовые нарезные казнозарядные пушки. Соответственно «Резистенс» получил шесть 7-дюймовых казнозарядных, десять 68-фунтовых и два 32-фунтовых гладкоствольных орудия.

Адмиралтейство решило и в строительстве броненосцев придерживаться принципа «two power standard», то есть иметь двукратное превосходство над самым сильным флотом в мире. Поэтому в мае 1861 г. было принято решение о переделке в броненосцы строившихся на стапелях деревянных кораблей.

Деревянные корабли «Принс Консорт» (до смерти мужа королевы Виктории назывался «Трайамф»), «Каледония» и «Оушен» были переделаны в броненосцы. Корпус от уровня верхней палубы до отметки 2 м ниже ватерлинии полностью покрывался броней толщиной 75-114 мм, водоизмещение было доведено до 6830 т. Машина мощностью 1000 номинальных л. с. допускала ход до 12,5 узла. «Принс Консорт» был введен в строй в апреле 1864 г., «Каледония» — в июле 1865 г., а «Оушен» — в июле 1866 г.

Время показало, что постройка деревянных броненосцев была действительно следствием «паники» британских лордов. Эти три корабля прослужили совсем недолго из-за быстрого износа деревянного корпуса. В 1871–1872 гг. их поставили на отстой в Плимуте, и более в море они не выходили.


Россия выходит в мировой океан. Страшный сон королевы Виктории

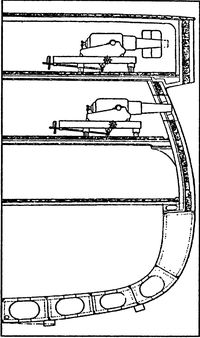

Сечение броненосца «Оушен». На схеме хорошо видны 9-дм весом в 12 т пушки на верхней и главной палубах, как на фрегатах парусного флота


В дальнейшем англичане продолжали строить парусно-паровые броненосцы с орудиями главного калибра, расположенными исключительно в казематах. Классическим типом такого броненосца может служить «Нортумберленд», заложенный 10 октября 1861 г. и введенный в строй 8 октября 1862 г. Его стандартное водоизмещение составляло 10 780 т, длина 121,9 м, ширина 18,19 м, осадка 8,46 м. В его казематах находились четыре 9-дюймовые и двадцать две 203-мм дульнозарядные нарезные пушки. В 1875 г. броненосец был перевооружен и получил семь 229-мм и Двадцать 203-мм дульнозарядных нарезных пушек.

«Нортумберленд» имел 140-мм броневой пояс от верхней палубы до отметки 1,75 м ниже ватерлинии. На оконечностях пояс резко сужался, а толщина брони уменьшалась до 114 мм. Паровая машина мощностью 6560 индикаторных л. с. позволяла развивать скорость до 14 узлов. Броненосец имел один винт.

Особый интерес представляло его парусное вооружение — «Нортумберленд» нес 5 мачт. Тем не менее скорость хода под парусами при самых благоприятных условиях не превышала 7 узлов. Британские офицеры острили, что он был самым тихоходным парусником во флоте Ее Величества.


Россия выходит в мировой океан. Страшный сон королевы Виктории

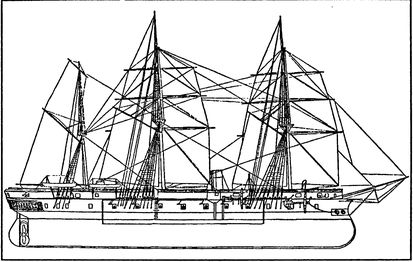

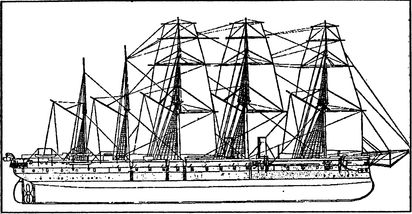

Броненосец «Нортумберленд»


В ходе модернизации в 1875 г. 2-я и 4-я мачты были сняты, и «Нортумберленд» по своему парусному вооружению стал барком. С 1868 г. по 1885 г. броненосец состоял в «эскадре Канала», то есть в эскадре береговой обороны Англии, и дальше острова Мадейра никуда не ходил.

Еще одним классическим казематным броненосцем стал «Беллерофон», заложенный 28 декабря 1863 г. и введенный в строй 11 апреля 1866 г. Его водоизмещение составляло 7550 т, длина 91,4 м, ширина 17,07 м, осадка 8,08 м. Первоначальное вооружение состояло из десяти 229-мм и пяти 178-мм дульнозарядных нарезных пушек, причем 229-мм орудия стояли по бортам в казематах, а две 178-мм пушки — на носу и три — в корме. Корабль имел броневой пояс толщиной 127 мм и шириной 1,8 м. Паровая машина мощностью 6520 индикаторных л. с. допускала скорость до 14,7 узлов. Парусное вооружение фрегатское, но под парусами «Беллерофон» ходил плохо, и скорость его не достигала 10 узлов.


Россия выходит в мировой океан. Страшный сон королевы Виктории

Броненосец «Беллерофон»


Броненосец «Беллерофон» служил в основном в Вест-Индии, а в 1871–1872 гг. побывал на Средиземном море.

Казематный броненосец (фрегат) «Александра» («Alexandra») явился развитием казематных броненосцев типа «Геркулес». При этом Адмиралтейство решило защитить «Александру» более толстой броней и вооружить более сильной артиллерией, которая имела бы круговой обстрел по горизонту, но без помощи установки орудий в верхних выступах (спонсонах), как на «Султане».

Фрегат «Суперб» («Превосходный»), был заложен на казенной верфи в Чатеме 5 марта 1873 г. и спущен на воду 6 апреля 1875 г. На спуске корабля присутствовали наследник престола принц Уэльский Эдуард (будущий король Эдуард VII) и его супруга Александра[48], в честь которой и переименовали новый корабль в «Александру».

Главные размерения фрегата: длина между перпендикулярами — 99,06 м; ширина наибольшая — 19,41 м; углубление (по проекту): носом — 7,92 м, кормой — 8,08 м. Водоизмещение «Александры» составляло 9492 т.

Главный калибр был представлен двумя 11-дюймовыми пушками весом в 25 т и десятью 10-дюймовыми дульнозарядными пушками в 18 т. Пушки находились в центральном каземате, причем ни по носу, ни по корме ни одна из них не могла стрелять без опасности повреждения корпуса корабля.


Россия выходит в мировой океан. Страшный сон королевы Виктории

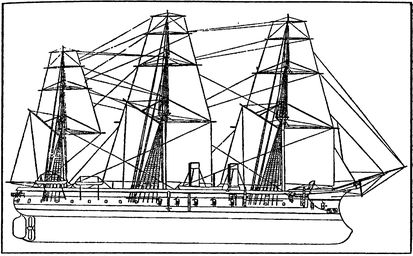

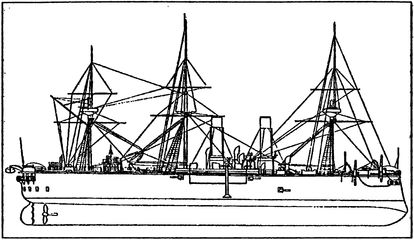

Броненосец «Александра». 1887 г.


Любопытно, что в 1891 г. броненосец был перевооружен: на нем установили четыре 234-мм казнозарядные пушки и оставили восемь 10-дюймовых дульнозарядных, причем эти дульнозарядные орудия оставались там до самого конца службы в 1908 г.

Фрегат «Александра» имел два каземата — верхний и нижний, в которых находилась вся его артиллерия. Нижний каземат устроен на середине батарейной палубы и отделялся от носовой и кормовой ее оконечностей двумя поперечными бронированными переборками (траверзами). Кроме того, этот каземат разделялся на два отделения (носовое и кормовое) средней бронированной переборкой, которая служила защитой кормового отделения каземата от продольных неприятельских снарядов, могущих влететь в батарею через два погонных порта в носовом отделении каземата. Эта средняя переборка шла вверх и составляла в то же время носовую поперечную переборку для верхнего каземата, а кормовая поперечная переборка верхнего каземата служила продолжением задней переборки нижнего каземата. Таким образом, верхний каземат, находящийся на верхней палубе фрегата, расположен как раз над кормовым отделением нижнего каземата и отделялся от носовой и кормовой оконечностей верхней палубы такими же бронированными переборками.

Броневой пояс «Александры» по ватерлинии состоял из трех рядов плит, положенных один над другим. Верхний пояс имел толщину посередине судна 254 мм, средний — 305 мм, нижний — 203 мм. К оконечностям броневой пояс постепенно утончался, так что в носу и корме его верхний ряд имел толщину 203 мм, средний — 254 мм, и нижний — 152 мм. Углубление пояса ниже ватерлинии составляло 1,83 м посередине судна и 1,52 м в корме, а в носовой оконечности броневой пояс заканчивался тараном и опускался ниже ватерлинии на 3,66 м. Это было сделано для того, чтобы, во-первых, увеличить силу тарана, и, во-вторых, предохранить подводную часть корпуса ниже броневого пояса от продольного огня спереди, когда носовая подводная часть корпуса может оголиться на волнении при килевой качке.

Точно так же, чтобы защитить машину, крюйт-камеру и другие помещения, расположенные в кормовой части судна ниже ватерлинии, от продольного огня с кормы, была устроена поперечная бронированная переборка. Она располагалась посередине между ахтерштевнем и задней переборкой нижнего каземата и опускалась на 5,5 м ниже ватерлинии.

Борта казематов над броневым поясом по ватерлинии и до самого верха были защищены 152-мм броней, за исключением 203-мм плит, защищавших пушечные порта казематов.

Передняя и задняя поперечные переборки в казематах были защищены 127-мм броней на 254-мм тиковой подкладке. Подкладкой для броневых плит по борту судна служили тиковые брусья.

Следовательно, общая толщина бронированного борта этого фрегата состояла: из броневых плит различной толщины, 305-мм тиковой подкладки с продольными стрингерами и 38-мм железной внутренней рубашки.

Палубы были покрыты 38-мм и 51-мм броневыми. Общий вес брони и подкладки на фрегате составлял 2350 т.

«Александра» имела две машины мощностью по 650 номинальных (4250 индикаторных) л. с. и 12 котлов эллиптического сечения. Винтов системы Манжин было два, их диаметр составлял 6,4 м.

Фрегат имел полное парусное вооружение барка, с тремя железными мачтами и с общей площадью парусов 7711 кв. м.


Россия выходит в мировой океан. Страшный сон королевы Виктории

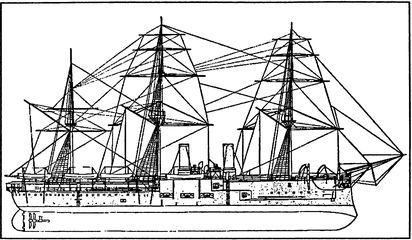

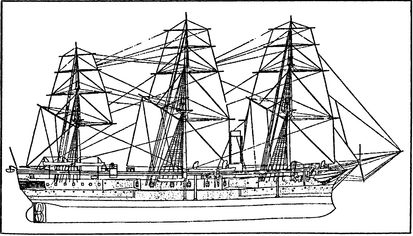

Броненосец «Александра». Общий вид после модернизации


Размерения рангоута следующие: высота фок-мачты от ватерлинии — 49,53 м; грот-мачты — 50,83 м; бизань-мачты — 37,49 м. О парусных качествах фрегата «Александра» сведений не найдено.

При движении под парусами неподвижные 6,4-метровые винты создавали большое сопротивление воды. Поэтому на «Александре» были установлены две малые паровые машины мощностью по 300 индикаторных л. с., которые питались паром от одного из котлов основных машин. В штиль с помощью вспомогательных машин можно было развивать скорость до 4,5 узла. А когда корабль шел под парусами, то эти машины просто поворачивали винты так, чтобы они создавали минимальное сопротивление. В XX веке такие вспомогательные машины назвали бы двигателями экономического хода.[49]

6 ноября 1876 г. фрегат «Александра» ходил на мерную милю для первого официального испытания своей машины. Были получены следующие результаты: при углублении фрегата носом 7,23 м, а кормой 7,45 м машина развила мощность 8498 индикаторных л. е., и фрегат достиг скорости хода 15,09 узла.

В начале марта 1877 г. перед отправкой фрегата в Средиземное море было произведено шестичасовое испытание его машины со следующими результатами. В течение первых трех часов использовался отборный уголь Никсона, фрегат сидел носом 7,92 м, а кормой 8 м, то есть с незначительным дифферентом на корму. Число оборотов в минуту правой машины составило 64,75; левой — 63,53. Средняя мощность получилась 8600 индикаторных л. с., а наибольшая — 8615 индикаторных л. с. Именно эта наибольшая мощность, превышавшая контрактную на 600 индикаторных л. с., и была показана в английском судовом списке.

Следующие три часа испытание машины проводилось при употреблении обыкновенного угля, отпускаемого на военные суда, и при том же углублении фрегата. Машины развили мощность 8008,32 индикаторной л. с. Из шести переходов на мерной миле средняя скорость хода оказалась 15 узлов. Общее количество угля, израсходованного на этом испытании, составило 57 т, то есть чуть больше килограмма на одну индикаторную лошадиную силу. Нормальный запас угля на корабле составлял 680 т.

«Александра» длительное время была флагманским кораблем Средиземноморской эскадры. Фрегат имел, видимо, лучшие в мире офицерские и адмиральские помещения, отделанные красным деревом. Только офицерская кают-компания при высоте потолка 4 м имела общую площадь 250 кв. м.


Россия выходит в мировой океан. Страшный сон королевы Виктории

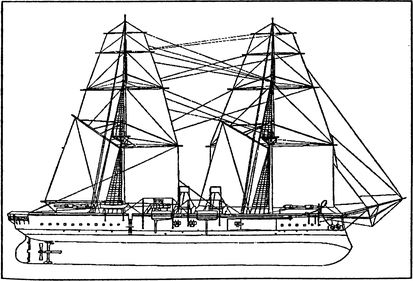

Броненосец «Темерер»


Промежуточным этапом между казематными и башенными броненосцами стали барбетные[50] броненосцы. Первым барбетным кораблем британского флота стал «Темерер» («Смелый»). Он имел самое малое отношение длины к ширине среди всех батарейных броненосцев имел парусное вооружение на двух мачтах и стал самым большим изо всех когда-либо построенных бригов.

«Темерер» был заложен в Чатеме 18 августа 1873 г. и введен в строй 31 августа 1877 г. Стандартное водоизмещение его составляло 8540 т, размерения: 86,9-18,9–8,3 м.

Толщина броневого пояса в центре составляла 279 мм и утоньшалась к носу до 152 мм и к корме до 140 мм. Толщина брони носового барбета составляла 254 мм, а кормового — 203 мм.

«Темерер» с неполной загрузкой развил на мерной миле ход в 14,6 узла при мощности машин в 7697 индикаторных л. с., а во время 12-часового пробега его средняя скорость составила 13 узлов. Броненосец был оснащен двумя двухлопастными винтами. При ходе под парусами или когда не требовалось большой скорости под парами, эти винты приводились в действие, как и на «Александре», двумя вспомогательными машинами, установленными по обеим сторонам в подводной кормовой части судна.

«Темерер» имел парусное вооружение брига с двумя железными мачтами, стальными стеньгами и реями. Размерения его рангоута следующие: высота фок-мачты от ватерлинии 47,04 м, грот-мачты — 48,16 м.

Адмиралтейство решило поставить на «Темерере» две мачты вместо трех, как у большинства английских броненосцев, во-первых, чтобы не мешать действию продольного огня из башенных орудий, и, во-вторых, опыт показал, что на некоторых мореходных броненосцах во время плавания под парусами приходится так много держать руль на ветер, что бизань-мачта почти всегда остается без парусов.


Россия выходит в мировой океан. Страшный сон королевы Виктории

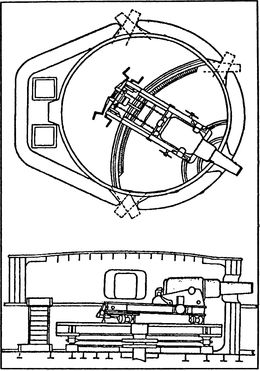

Размещение в барбете 11-дм 25-тонной дульнозарядной пушки на броненосце «Темерер»


Четыре 10-дюймовые 18-тонные дульнозарядные пушки находились в кормовом отделении каземата, по две на стороне, обстреливая по траверзу угол в 70°. Две 12-дюймовые 25-тонные дульнозарядные пушки были установлены в передних углах носового отделения каземата так, что каждая могла обстреливать по горизонту угол в 92° от диаметральной плоскости до траверза, а именно: на 2° пересекая диаметральную плоскость и 90° по горизонту до траверза. В обеих барбетных башнях находилось по одной 12-дюймовой 25-тонной пушке, установленных на вращающихся платформах. Они стреляли через барбет с помощью опускающихся и поднимающихся станков системы Ренделя. Угол обстрела каждого из этих орудий от 220 до 230°, то есть 110–115° на борт.

Таким образом, по цели, находящейся прямо перед носом, с фрегата могли действовать три 25-тонных орудия; по цели, находившейся несколько в стороне от линии киля, могли действовать два 25-тонных орудия; по траверзу с каждого борта могли стрелять три 25-тонные и две 18-тонные пушки; все пространство за кормой должно было обстреливаться одним 25-тонным орудием из кормовой барбетной башни.

Барбеты возвышались на 1,83 м над палубой. Барбеты имели «грушеобразную» форму с наибольшим диаметром в диаметральной плоскости 10,06 м и поперечным диаметром 6,86 м.

305-мм пушки в барбетах были установлены на так называемых «снижающихся станках», то есть при заряжании ствол пушки опускался ниже брони барбета, а затем поднимался для выстрела. Спуск и подъем производились с помощью гидравлических устройств с приводами от паровой машины.

Любопытно, что англичане и тогда, и сейчас, как тот же Оскар Паркс, восхищаются этой установкой. Но вот беда — больше подобных в английском флоте не делали. Аналогичная картина была и в других флотах мира. У нас почти одновременно с «Темерером» в Кронштадте на Константиновской батарее построили подобную систему генерала Паукера на две 280-мм пушки обр.


Россия выходит в мировой океан. Страшный сон королевы Виктории

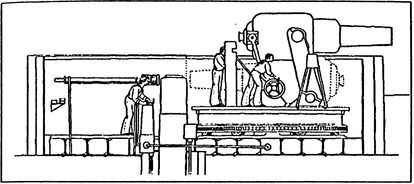

Башенная установка «Монарха»


1867 г. Но эксплуатация установки выявила ряд неустранимых конструктивных дефектов, и больше их в России не делали.

В конце 1877 г. «Темерер» ушел на Средиземное море, где и прослужил 14 лет, а затем был выведен в состав Резервного флота метрополии.

Как уже говорилось, первые башенные суда (мониторы), построенные в США в 1862–1865 гг., были низкобортными и годными лишь для береговой обороны. Английские же кораблестроители попытались создать парусно-паровые мореходные броненосцы с тяжелыми орудиями, размещенными в башнях.

Первым таким броненосцем стал «Монарх», заложенный 1 июня 1866 г. и спущенный на воду 25 мая 1868 г. Его стандартное водоизмещение было 8300 т, длина 106,7 м, ширина 17,5 м, осадка 8 м. Броневой пояс толщиной 178–114 мм.

«Монарх» имел неподъемный двухлопастный винт системы Гриффита диаметром 7,16 м.

Полный запас угля составлял 600 т. По расчетам проектировщика Рида, этого угля должно было хватить при скорости хода 12,5 узла на 5 суток 6 часов, а при 11 узлах — на 8 суток 18 часов. В первом случае фрегат должен был пройти за это время 1560 миль, а во втором — 2310 миль.

До 1873 г. «Монарх» имел полное фрегатское парусное вооружение, с железными мачтами, стальными стеньгами и реями и с площадью парусности 8443 кв. м. С такой оснасткой фрегат однажды показал по лагу скорость 13 узлов, неся прямые паруса и штормовые лиселя. (Больше выжал только броненосец «Ройял Оук» — 13,5 узла.)

В 1872 г. бизань-мачту перевооружили по типу барка, а все остальные реи заменили на деревянные меньшей высоты. Неподвижный железный бушприт был заменен на убирающийся деревянный, который укладывался на полубак.

Артиллерия «Монарха» состояла из четырех 12-дюймовых 25-тонных пушек, установленных по две в каждой башне, и из трех 7-дюймовых 6,5-тонных пушек, из которых две погонные стояли на верхней палубе за носовым бруствером, а третья, как ретирадная, за кормовым бруствером. Эти 7-дюймовые пушки были поставлены в корме и носу для дополнения круговому обстрелу из башенных орудий, поскольку из-за надстроек на верхней палубе не могли действовать по всем точкам горизонта.

Башенные орудия имели три разных положения осей цапф орудий. При обыкновенном положении пушки могли иметь в башнях угол вертикального наведения от –7° до +4°; в другом, пониженном, положении угол вертикального наведения составлял –0,5°; +9°. Понижая орудия еще больше, в самое низкое положение в башнях, они имели угол возвышения 16°. Чтобы перевести орудие в башне из самого низкого положения в самое высокое, требовалось 3,5 минуты. Орудия опускались и поднимались в башнях с помощью гидравлики.

Артиллерийские установки «Монарха» вызвали массу нареканий. Так, в его башнях из-за плохой вентиляции во время стрельбы скапливалось много пороховых газов. При тревоге уходило много времени на откидывание фальшбортов, на уборку шлюпбалок и некоторых пиллерсов[51] от двух поперечных мостиков. Из-за грот-вант (снастей стоячего такелажа), занимавших много места, у башенных орудий получался довольно значительный «мертвый угол».

Фрегат «Монарх» был введен в строй 12 июня 1869 г. С 1878 г. корабль находился в эскадре Средиземного моря. Забегая вперед, скажу, что после бомбардировки Александрии он был так и оставлен в порту стационером и в море больше не выходил. Как писал британский историк О. Паркс: «Во время угрозы войны с Россией в 1885 г. („Монарх“) был отозван на Мальту, где на нем поднял флаг Главнокомандующий лорд Джон Хэй, но из-за (ряда повреждений. — Ред.)…корабль потерял ход, его вынесло в море, и несколько дней о его местонахождении было неизвестно. В конце концов, после долгих поисков и тревог он был найден, отбуксирован на Мальту, подремонтирован и отослан в метрополию в сопровождении эскорта. Ремонт в 1885 г. Снова служба в Канале в 1885–1890 гг., затем разоружен для ремонта».[52]


Россия выходит в мировой океан. Страшный сон королевы Виктории

Броненосец «Кэптэн»


30 января 1867 г. был заложен еще более мощный башенный броненосец с фрегатским вооружением — «Кэптэн». Он имел самое большое отношение длины к ширине (6:1) среди больших британских судов в последующие 35 лет. Водоизмещение «Кэптэна» составляло 7787 т, длина 97,5 м, ширина 16,23 м, осадка 7,77 м. Две паровые машины общей мощностью 5400 индикаторных л. с. работали на два неубираемых винта диаметром 5182 мм. На мерной миле «Кэптэн» показал 14,5 узлов. По проекту он должен был принимать 600 т угля, но из-за большой перегрузки его грузили меньшим количеством угля.

Фирма «Лэрд» выполнила указание главного конструктора Каупера Кольза и оснастила «Кэптэн» самыми высокими и тяжелыми мачтами во всем флоте. Нижняя грот-мачта имела высоту от клотика до планширя 29,3 м против наибольших 26,2 м на любом другом британском корабле. Вследствие принятого размещения башен мачты лучше располагались для несения парусов, чем на «Монархе», однако из-за близости грот-мачты к дымовой трубе ее паруса быстро покрывались копотью и сажей. Чтобы избежать загромождения секторов обстрела башенных орудий стоячим такелажем, Кольз применил трехногие мачты. Стоячий такелаж, прикрепленный к навесной палубе, состоял из веревочных лестниц. Оснащенный таким образом, «Кэптэн» всегда был готов к открытию огня, в то время как «Монарх» требовал на подготовку к бою на близкой дистанции после погони под парусами, по меньшей мере, полтора часа.

Вооружение «Кэптэна» состояло из четырех 12-дюймовых и двух 7-дюймовых пушек. Его башни были расставлены шире и имели несколько большую высоту, чем башни «Монарха», но были меньше в диаметре и несли стволы 25-тонных орудий всего в 0,76 м от палубы и едва ли в 2,4 м над водой. Хотя палуба захлестывалась волнами даже в умеренную погоду, неудобства от этого внутри башен не ощущалось, и орудия даже могли эффективно использоваться в штормовом море на наветренный борт. После выстрела орудий башня разворачивалась для заряжания[53], а орудийные порты закрывались.

Окруженные надстройками башенные орудия не имели возможности вести огонь в нос и корму, поэтому на полубаке в 6,33 м над ватерлинией было установлено 7-дюймовое орудие, а второе такое же орудие имелось на юте, на высоте 5,5 м. Оба орудия стояли безо всякой защиты.

Гидравлические приводы вертикального наведения орудий поднимали и опускали всю систему, то есть станок со стволом, вместо обычного поворота ствола пушки вокруг ее цапф.

27 марта 1869 г. «Кэптэн» был спущен на воду, а 24 февраля 1870 г. он вышел в Портсмут для принятия угля и боезапаса. Пройдя ряд испытаний, «Кэптэн» присоединился к «эскадре Канала» и 4 августа 1870 г. пошел к Гибралтару. На его борту находился и инженер Кольз. 6 сентября на корабль с инспекцией прибыл адмирал. К вечеру засвежело, «Кэптэн» накренился на 13,5°, и вода достигла его палубы. На вопрос адмирала о состоянии корабля Кольз и командир Бургойн с уверенностью ответили, что он в безопасности, после чего адмирал вернулся на свой флагманский корабль.

Погода ухудшилась, и к полуночи поднялся сильный шторм при значительном волнении моря. «Кэптэн», неся взятые на два рифа марсели и фор-стень-стаксель, имел обе вахты на надстройке — матросы пытались спустить марса-реи. Но крен корабля был настолько велик, что этого сделать не удавалось, и в 15 минут пополуночи, когда налетел шквал, «Кэптэн» перевернулся и затонул. Кроме него, ни один корабль эскадры не получил серьезных повреждений.

На «Кэптэне» погибли сам Кольз и 472 офицера и матроса — почти вся команда. Спаслось лишь 18 матросов, которым удалось добраться до берега на барказе.


Россия выходит в мировой океан. Страшный сон королевы Виктории

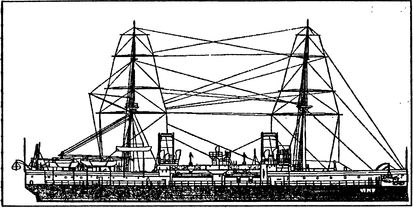

Броненосец «Инфлексибл»


После гибели «Кэптэна» британское Адмиралтейство продолжало постройку как казематных, так и башенных броненосцев, отдавая предпочтение последним. Одним из самых мощных башенных броненосцев первой половины 80-х годов XIX века стал «Инфлексибл» («Несгибаемый»), заложенный в Портсмуте 24 февраля 1874 г. и введенный в строй 18 октября 1881 г. Стандартное водоизмещение его составило 11 880 т, длина 95,5 м, ширина 22,9 м, осадка 8,1 м. Две паровые машины типа компаунд[54] общей мощностью 8407 индикаторных л. с. работали на два винта диаметром 6096 мм. На мерной миле «Инфлексибл» развил скорость 14,75 узла, но при неполной нагрузке. В нормальных же условиях его максимальная скорость составляла в начале 80-х годов 12,8 узла, а к концу XIX века упала до 10,5 узла.

Броненосец имел две мачты и нес парусное вооружение брига, но без косых парусов. Общая площадь парусов составляла 1719 кв.м.

«Инфлексибл» был вооружен четырьмя огромными 16-дюймовыми 80-тонными дульнозарядными пушками, а, кроме того, шестью 20-фунтовыми легкими орудиями.

Главной частью корабля была цитадель размером 33,5 x 22,9 м, возвышавшаяся На 2,9 м над ватерлинией и опускавшаяся на 1,8 м ниже ее уровня, с башнями в противоположных углах и помещавшимися внутри нее гидроприводами заряжания орудий, погребами боезапаса и прочими вспомогательными механизмами. Цитадель защищала броня из двух слоев, на тиковой подложке, так что в сумме толщина брони составляла: 508 мм железа и 533 мм тика выше ватерлинии, 610 мм железа и 432 мм тика по ватерлинии и 406 мм железа и 635 мм тика у нижней кромки.

Башни также бронировались по системе «сэндвича», то есть броня имела два слоя: внешний — из 229-мм брони-компаунд и внутренний— из 178-мм железа. В качестве разделительного слоя и подкладки использовалось в общей сложности 460 мм тика, причем лобовые броневые плиты были на дюйм толще, а общая толщина дерева здесь уменьшалась также на дюйм. Наружный диаметр по броне составлял 10,3 м. Каждая башня весила 750 т.


Россия выходит в мировой океан. Страшный сон королевы Виктории

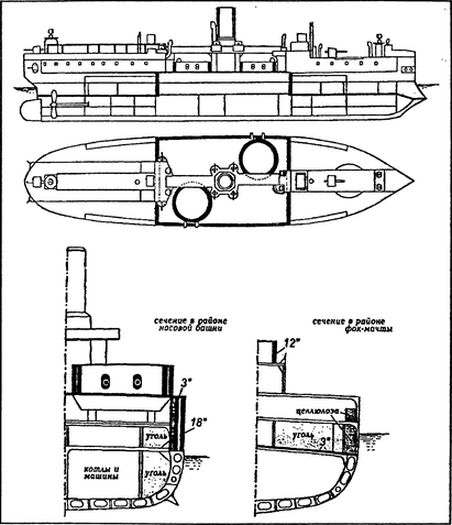

Схема распределения броневой защиты на броненосце «Инфлексибл»


Для поворота башен были установлены гидроприводы Рендела, уже хорошо себя зарекомендовавшие на «Тандерере» — они заменили применявшиеся ранее паровые механизмы. На полный поворот башни вокруг своей оси требовалось чуть больше минуты. Орудия были установлены на станках, скользивших по фиксированным направляющим. Восприятие отдачи и обратный накат осуществлялись гидроцилиндрами.

Вследствие увеличившейся до 18 калибров длины ствола заряжание орудия производилось вне башни. Двойные неподвижные зарядные посты находились под 76-мм броневой палубой, перекрывавшей цитадель сверху. У основания установок вдоль бортов (в корму от левой башни и к носу от правой) палубная броня несколько приподнималась в виде гласисов и, когда стволы опускались в положения заряжания, они оказывались ниже кромки этого гласиса, под защитой которого прибойники, также оснащенные гидроприводами, последовательно досылали в канал ствола заряд и снаряд.


Россия выходит в мировой океан. Страшный сон королевы Виктории

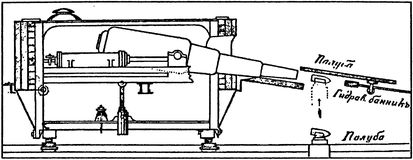

Заряжание 16-дюймовой пушки на броненосце «Инфлексибл»


Окончательно «Инфлексибл» был введен в строй в октябре 1881 г., после чего убыл в состав Средиземноморской эскадры. Корабль был поврежден в ходе бомбардировки Александрии 11 июля 1882 г. Затем его отправили на капитальный ремонт в Плимут. С февраля 1885 г. по 1890 г. «Инфлексибл» находился в резерве в метрополии. В июле 1890 г. его снова направили на Средиземное море, где он пробыл до ноября 1893 г., а затем уже окончательно был отправлен в резерв.


Россия выходит в мировой океан. Страшный сон королевы Виктории

16-дюймовая пушка на броненосце «Инфлексибл» готова к стрельбе


Несколько слов стоит сказать и об одной неудачной идее — «кораблях-таранах».

2 октября 1868 г. в Англии был заложен первый так называемый «корабль-таран» «Хотспур». Его стандартное водоизмещение составило 4010 т, длина 71,6 м, ширина 15,24 м, осадка 6,34 м. Корабль имел броневой пояс толщиной 280–203 мм, броня башни составляла 216–254 мм.

Собственно таран выдавался на 3 м за носовой перпендикуляр и впервые был подкреплен продолженным вперед броневым поясом. Этот таран считался основным оружием корабля. Имелось и тяжелое орудие, однако проектом не предусматривалась возможность его действия по неприятелю, находившемуся прямо по курсу.

Поскольку считалось маловероятным, что вращающаяся башня сможет выдержать сотрясение при таранном ударе, британские судостроители решили, что единственное 305-мм дульнозарядное 25-тонное орудие на станке Скотта, составлявшее всю главную артиллерию корабля, следует разместить в неподвижной башне с четырьмя большими орудийными портами, дававшими возможность вести огонь в носовых и бортовых секторах (плохой суррогат настоящей башни и более средство для улавливания вражеских снарядов, нежели защита от них).

На практике также выяснилось, что верхняя палуба в носу недостаточно прочна, чтобы выдержать собственный огонь поверх нее, поэтому углы применения орудия ограничили бортовыми секторами. Для огня по корме предусматривались два 64-фунтовых орудия на деревянных лафетах, которые стреляли через бортовые амбразуры — по одному на каждые 90° горизонта.


Россия выходит в мировой океан. Страшный сон королевы Виктории

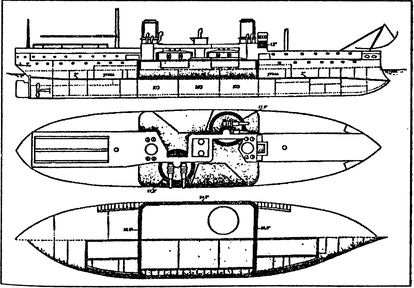

Броненосец «Хотспур» и схема его бронирования


Конструкция башни, а, точнее сказать, каземата была такова, что стрелять вперед по судну, которое «Хотспур» собирался протаранить, было невозможно.

Машина мощностью 600/3500 (номинальных / индикаторных) л. с. обеспечила на мерной миле скорость 12,6 узлов. Запас топлива 280 т. Парусное вооружение — две мачты-однодревки с площадью парусов 610 кв. м.

«Хотспур» с июня 1876 г. до мая 1878 г. находился на Средиземном море, а затем был в ремонте, в резерве, а в 1897–1903 гг. стал кораблем береговой обороны на Бермудских островах.

Второй корабль-таран, «Рулфт», был заложен 6 июня 1870 г. и введен в строй 1 июля 1874 г. Он имел вращающиеся башни с двумя 254-мм дульнозарядными 18-тонными орудиями. Кроме того, на корме были установлены две 68-фунтовые дульнозарядные пушки[55]. Водоизмещение «Рулфта» составляло 5440 т, длина 76,2 м, ширина 16,15 м, осадка 7,22 м.

С 1876 г. по октябрь 1880 г. «Рулфт» находился на Средиземном море, а далее использовался в береговой обороне.

Крейсерские корабли британского флота отличались крайним разнообразием, и рассмотрим лишь несколько интересных типов.

Так, небронированный железный фрегат «Инконстант», построенный в 1868 г., имел водоизмещение 5780 т, длину 102,8 м, ширину 15,3 м и осадку 7,8 м. На мерной миле он показал скорость 16,2 узла, фактически же скорость была меньше. При запасе угля 750 т расчетная дальность плавания составляла 2600 миль. Вооружение состояло из девяти 229-мм и шести 178-мм дульнозарядных нарезных пушек.


Россия выходит в мировой океан. Страшный сон королевы Виктории

Неподвижная броневая башня на броненосце «Хотспур» (план и сечение по диаметральной плоскости)


По типу «Инконстанта» были построены еще два фрегата — «Рэлэй» и «Шах».

В 1875–1877 гг. было построено шесть композитных корветов— «Опал», «Туркьоз», «Турмалин», «Гарнет», «Рубин» и «Эмеральд». Предназначенные для крейсерской службы и для конвоирования торговых судов в военное время, эти корабли имели железный набор и деревянную обшивку. При водоизмещении 2162 т они развивали скорость 12,3—13,3 узла и несли двенадцать 54-фунтовых пушек.

Первое стальное военное судно британского флота — корвет «Ирис» — был спущен на воду в 1877 г. Стандартное водоизмещение его составило 3730 т. Длина 101,5 м, ширина 14 м, углубление 6,7 м. Суммарная мощностью двух паровых машин 7330 индикаторных л. е., обеспечивала скорость хода на мерной миле в 18 узлов. Дальность плавания 4400 миль. Вооружение: тринадцать 5-дюймовых (127-мм) пушек.

Всего построено пять таких кораблей, несколько отличающихся друг от друга: «Ирис», «Меркурий», «Лиэндр», «Фаэтон», «Аретьюза».

В 70-х годах XIX века было построено 17 шлюпов — небольших (водоизмещением 1124–1420 т) трехмачтовых паровых судов со скоростью 12–13 узлов и вооруженных 6–8 орудиями калибра 152–127 мм. Броневой защиты шлюпы не имели.

Любопытен броненосный корвет «Пенелопа», заложенный 4 сентября 1865 г. в Пембруке и введенный в строй 27 июня 1868 г. Стандартное водоизмещение его составляло 4470 т. Длина 80,8 м, ширина 15,24 м, осадка 5,3 м.

«Пенелопа» был первым британским броненосным кораблем с двухвальной энергетической установкой. Малые броненосцы предназначались Адмиралтейством для действий на мелководье Балтики на случай войны с Россией. Общая мощность машины — 600/4700 (номинальных / индикаторных) л. с. На официальном испытании 1 июля 1868 г. корвет с полным запасом топлива и снабжения развил наибольшую скорость хода 12,76 узла. При этом мощность машины составила 4703 индикаторные л. с. Оба винта «Пенелопы» были подъемными.


Россия выходит в мировой океан. Страшный сон королевы Виктории

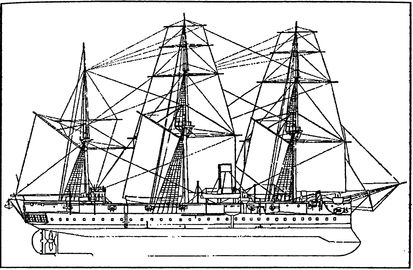

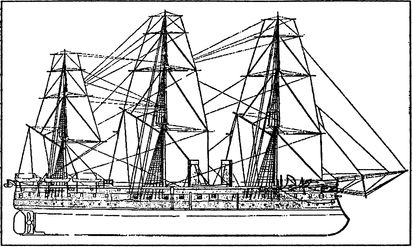

Броненосец «Пенелопа»


«Пенелопа» имела фрегатское парусное вооружение с тремя железными мачтами.

О. Паркс писал: «…не считая пятимачтовых кораблей, под парусами „Пенелопа“ оказалась худшим ходоком флота, будучи подверженной сильному сносу в подветренную сторону — вроде чайного подноса, так что ее лучшая скорость не превышала жалких 8,5 узла».[56]

Во время практического плавания в эскадре Канала в 1869 г. на переходе в Лиссабон «Пенелопа» очень плохо держала курс, сильно уходила под ветер и при свежем ветре имела очень большую боковую качку, размахи которой доходили до 30° на сторону.

Броневая защита «Пенелопы» состояла из 127-мм и 152-мм плит. 152-мм плиты были положены по бортам каземата около портов и по ватерлинии поясом шириной в носовой части 1,68 м и в кормовой 1,75 м, а углубление броневого пояса ниже ватерлинии составляло 1,22 м как посередине, так и в оконечностях судна. Остальные части были защищены 127-мм броней.

Каземат корвета имел длину 25,3 м. Он отделялся от носовой и кормовой частей судна поперечными бронированными переборками. Палуба внутри каземата была поднята в оконечностях судна выше уровня верхней палубы, а в бортах каземата прорезано по четыре порта на сторону и, кроме того, у каждого угла каземата были устроены в поперечных переборках портовые вырезки для стрельбы на нос и на корму. Расстояние между центрами портов в каземате составляло 5,41 м, а возвышение нижних косяков портов от ватерлинии — 2,79 м.

Вооружение «Пенелопы» состояло из восьми 203-мм дульнозарядных пушек и трех 127-мм[57] казнозарядных пушек. Одна 5-дюймовая пушка была установлена на верхней палубе в корме, а остальные — в каземате.

Вся служба корвета прошла в эскадре Канала, за исключением похода в 1882 г. в Средиземное море для бомбардировки Александрии. Затем «Пенелопа» вернулась в метрополию, где в январе 1897 г. была обращена в плавучую тюрьму.


Россия выходит в мировой океан. Страшный сон королевы Виктории

Броненосный крейсер «Шеннон»


Первым британским броненосным крейсером стал «Шеннон», заложенный в Пембруке 29 сентября 1873 г. и введенный в строй 17 сентября 1877 г. Он был специально построен для борьбы с русскими крейсерами. Стандартное водоизмещение крейсера составляло 5670 т, длина 79,2 м, ширина 16,45 м, осадка 7,2 м. Броневой пояс имел толщину 229–152 мм.

Машина типа компаунд развивала мощность в 600/3370 (номинальных / индикаторных) л. с. Крейсер имел один подъемный винт диаметром 5,94 м. Максимальная скорость на мерной миле составила 12,2 узла. Запас угля нормальный — 280 т, с перегрузкой — 560 т.

Первоначально «Шеннон» имел парусное вооружение фрегата с площадью парусов 2208 кв. м. Однако в 1877 г. его перевооружили как барк с площадью парусов 1978 кв. м.

Поскольку «Шеннон» предназначался для боя с одиночным русским крейсером, то его спроектировали для ведения продольного огня — преимущественно для случаев, когда неприятель находится на носовых курсовых углах. Два 254-мм дульнозарядных орудия весом 18 т поэтому были установлены в конце протяженного полубака и могли вести огонь через амбразуры в глубоких бортовых нишах, доводящих их сектор обстрела до 90°: от прямого по курсу до немного за траверз[58]. С носовых направлений оба этих орудия прикрывались поперечными переборками (траверзами) в 203–229 мм, сначала перпендикулярными, а затем шедшими под углом к диаметральной плоскости. После этого они продолжались вдоль бортов, формируя защиту батареи от продольного огня.

В средней части корабля на верхней палубе было установлено шесть 9-дюймовых дульнозарядных орудий весом 12 т (по три с каждого борта) — они не имели защиты и были открыты действию неприятельского огня.


Россия выходит в мировой океан. Страшный сон королевы Виктории

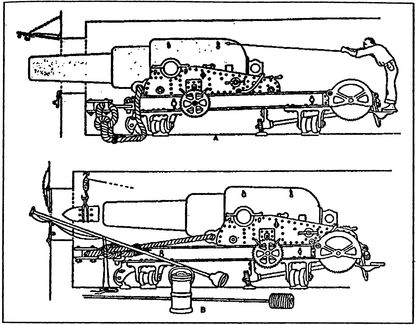

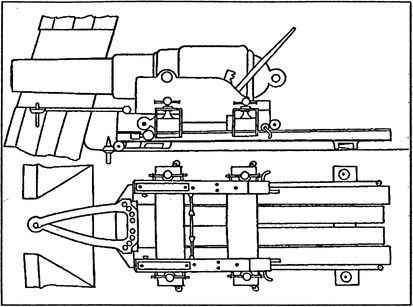

100-фн гладкоствольные пушки «сомерсет» состояли на вооружении броненосцев «Ахиллес», «Энтерпрайз», «Фаворит» и «Рисёрга»


В корме в диаметральной плоскости стояло седьмое 229-мм орудие. Оно могло передвигаться по палубным погонам к амбразуре того борта, с которого велась стрельба (через порты в глубоких бортовых нишах, таких же как и в носу). Сектора обстрела этого орудия составляли от направления прямо по корме до немного за траверз по каждому борту. Это орудие прикрывалось палубой юта, а вырезы в бортах для него в сочетании с галереями палубой ниже формировали кормовую часть корабля. Шесть 20-фунтовых пушек составляли «салютную» батарею.

Крейсер «Шеннон» в апреле 1878 г. был отправлен в китайские воды, но из-за технических неполадок в июле того же года он пошел в метрополию. В июле 1879 г., после капитального ремонта, «Шеннон» вновь ушел на Тихий океан. В июле 1881 г. крейсер вернулся в Англию и далее до 1898 г. состоял во флоте резерва (в метрополии).

Даже краткий обзор состояния британского флота дает нам крайне противоречивую картину. С одной стороны, флот королевы Виктории был сильнейшим в мире. Согласно всем военно-морским справочникам его корабли по своим тактико-техническим характеристикам существенно превосходили корабли других стран, большинство принципиально новых конструктивных решений также принадлежало британским судостроителям.

Но с другой стороны, многие показатели, полученные на испытаниях, были «дутыми». Так, например, большая скорость британских кораблей на мерной миле объяснялась специально отобранным углем, предельно облегчались суда (отсутствовали боезапас и продовольствие, запасы угля и воды были взяты только для испытания), применялись различные технические хитрости для кратковременного увеличения тяги паровых машин и т. д.

Из-за непродуманности технических новаций ряд броненосцев были попросту небоеспособными.

Но все эти недостатки блекнут по сравнению с ужасающим состоянием британской корабельной артиллерии. Но начнем по порядку.

Ко времени Крымской войны английская корабельная артиллерия находилась примерно на том же уровне, что и русская, и даже немного превосходила ее. В 60-х годах XIX века на вооружении британского флота состояли три гладкоствольные пушки большого калибра — 68-фунтовая, 234-мм и 267-мм. Все они, естественно, заряжались с дульной части.

68-фунтовая чугунная пушка, спроектированная инспектором морской артиллерии Дундасом в 1864 г., имела калибр 206 мм. Вес ствола пушки составлял 4826 кг (далее, говоря о весе пушки, я буду иметь ее ствол). Длина ствола 14,8 калибра. При заряде пороха в 7,3 кг сплошное ядро весом 30,8 кг имело начальную скорость 431 м/с.

В 1863 г. было испытано гладкоствольное 234-мм орудие «сомерсет», названное так в честь первого лорда Адмиралтейства герцога Сомерсета. Вес орудия 6,5 т. При штатном заряде в 11 кг 45-килограммовое стальное ядро пробило на испытаниях 140-мм броневую плиту при стрельбе «по нормали»[59] на дальность 200 м.

Наиболее мощным гладкоствольным орудием, устанавливаемом на кораблях, было 267-мм весом 12 т, изготовленное в Вуличском арсенале. Вообще говоря, эти пушки хотели делать нарезными и действительно нарезали два первых орудия, но одно из них разорвалось при стрельбе, и серию из тринадцати последующих орудий оставили гладкоствольными.


Россия выходит в мировой океан. Страшный сон королевы Виктории

Броненосца «Ройял Соверен»


267-мм орудие стреляло железным ядром весом 71 кг при заряде в 16 кг. Пять таких орудий были установлены в четырех башнях броненосца «Ройял Соверен». Это был первый и единственный в британском флоте башенный корабль с деревянным корпусом.

В 1865 г. завод Армстронга изготовил четыре 330-мм дульнозарядные пушки весом по 22,5 т. Пушки стреляли железными ядрами весом 272 кг. Однако Адмиралтейство отказалось ставить их на корабли. 13-дюймовые пушки стали последними гладкоствольными британскими орудиями.

Ситуация в корабельной артиллерии резко изменилась с появлением нарезных орудий. Первые нарезные орудия были спроектированы сардинским артиллеристом Кавалли и изготовлены в 1846 г. в Швеции на заводе барона Варендорфа[60]. В 1849–1850 гг. орудия Кавалли были одновременно испытаны в России и в Англии. Результат был одинаков. 203-мм пушка Кавалли разорвалась на Волковом поле[61] на седьмом выстреле, а в Англии из трех пушек две разорвались на первых же выстрелах. Канал пушек Кавалли, имевший в сечении форму эллипса, был скручен немного вокруг своей оси. Нарезы делали в канале четверть оборота, длина их хода составляла 51 калибр.

В 1851 г. инженер Ланкастер предложил свою систему нарезных орудий, заряжаемых с дула. Продолговатый снаряд системы Ланкастера в своей средней части имел эллиптическое сечение, соответствующее сечению канала. Никаких ведущих частей (поясок, обтачка, выступ и т. д.) у снаряда не было. Снаряды изготавливались из кованого железа, так как Ланкастер считал, что хрупкий чугун не выдержит больших напряжений о стенки канала.

Пушки Ланкастера были приняты на вооружение в английской армии и флоте. Несколько 203-мм пушек Ланкастера было доставлено в начале 1855 г. под Севастополь. Имелись они и на кораблях, обстрелявших Свеаборг. Большинство этих пушек разорвало при первых же выстрелах. После этого нарезные пушки Ланкастера были сняты с вооружения, и флот вернулся к гладкоствольным орудиям.

Несколько забегая вперед, скажу, что в 60-х годах XIX века Ланкастер предложил новую систему нарезных орудий. У них снаряд свободно досылался в канал с дула. При выстреле же под давлением пороховых газов оболочка (поддон) раздавалась, заполняя собой канал, и снаряд при движении получал вращение вокруг своей оси.

Здесь следует рассказать о различных типах британских пушек и снарядов, так как без этого доказать парадоксальность ситуации — самая передовая в техническом отношении страна имела самую худшую среди развитых стран артиллерию — будет невозможно.


Россия выходит в мировой океан. Страшный сон королевы Виктории

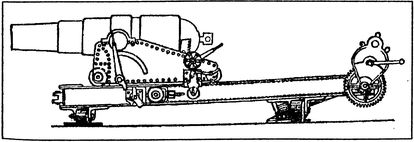

9-дм пушка Армстронга, заряжаемая с дула


В 1853 г. инженер Армстронг изготовил нарезное орудие нового типа, заряжаемое с казенной части. Канал орудия имел несколько десятков мелких нарезов угловатой формы. Снаряд длиной в 2,5 калибра[62] имел тонкую свинцовую оболочку. Замок представлял собой сложную комбинацию винтового и клинового затвора.

Адмиралтейство приняло на вооружение 178-мм орудия Армстронга, но по старинке их называли 110-фунтовыми. Увы, качество этих орудий оставляло желать лучшего. Начальник артиллерии линейного корабля «Кембридж» доносил: «Ни одно из орудий Армстронга, которые я видел, не было свободно от изъянов.

До того, как они разорвутся, проходит довольно много времени, но с точки зрения артиллериста весьма неприятно стоять рядом с пушкой, имеющей несколько трещин в стволе. Я полагаю, что производителям этих орудий следовало бы самим испытывать свои изделия до того, как подпускать к ним нас».[63]

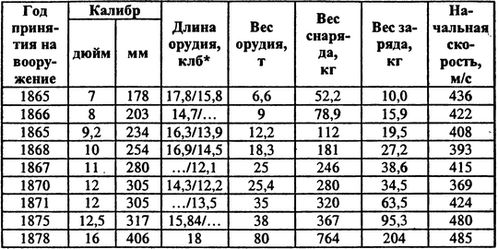

Таблица 1

Данные дульнозарядныx нарезных пушек Армстронга и вуличской системы


Россия выходит в мировой океан. Страшный сон королевы Виктории

* Дробь означает: длина орудия полная / длина канала. Приведены обе величины, поскольку в разных источниках идет путаница этих величин.


В 1862 г. в Японии началась гражданская война. Надо ли говорить, что Лондон решил вмешаться, поскольку японцы, как, скажем, французы в 1792 г. или русские в 1918 г., никак без вмешательства Британии «не могли сами решить свои дела». 3–4 августа 1863 г. английская эскадра подвергла бомбардировке столицу княжества Когосима и уничтожила большую часть города и стоявшие на рейде три парохода князя Симадзу. В ходе бомбардировки пятью кораблями из 21 казнозарядного орудия Армстронга выпущено 365 снарядов. При этом имели место 28 случаев заклинивания снаряда при заряжании и разрывов снарядов в канале ствола. К тому же стрельба из казнозарядных орудий была неравномерной, с частыми задержками. Снаряды летели «куда угодно, но только не прямо, а отклонялись влево до 600 ярдов (550 м), многие из них не взрывались.»

Вскоре после этой бомбардировки британское Адмиралтейство распорядилось о снятии с вооружения 110-фунтовых орудий Армстронга. Так в 1864 г. закончилась первая фаза казнозарядных орудий в британском флоте.

Армстронг, однако, «вместе с водой выплеснул и ребенка». В 1859–1860 гг. он разработал новую систему нарезных орудий. Они заряжались с дула и имели так называемую разветвляющуюся систему нарезов, которая имела две ветви — входную и боевую. Снаряд имел цинковые выступы по числу нарезов (от 6 до 12). При заряжании выступы входили во входную[64] ветвь нареза, а после выстрела выступы снаряда двигались по менее глубокой боевой ветви нареза. Представляете себе, каково прислуге, да еще в бою, засовывать 50—120-килограммовые снаряды в дуло, да еще так, чтобы цинковые выступы входили в нарезы с ювелирной точностью. Цинк — мягкий металл, на миллиметр ошибешься — помнешь выступ — снаряд при выстреле заклинит — пушку разнесет.

Чем больше становился калибр дульнозарядных орудий, тем больше возникало с ними проблем.

Так, дуло казнозарядного орудия после выстрела всегда оставалось за пределами башни, и дым вылетал в атмосферу, а дульнозарядное орудие заряжалось в башне, после выстрела откатывалось внутрь ее и продолжало дымиться, отравляя прислугу башни.

Из-за этого, а также с увеличением длины ствола корабельных орудий, английские инженеры создали целую систему досылателей, расположенных вне башен под верхней палубой. Практически каждый тип британского броненосца имел свою систему досылателей оригинальной конструкции. В инженерном отношении они очень интересны, но крайне сложны, очень дороги, а главное, не очень надежны.

Существенно было и то, что орудия русских и германских броненосцев заряжались в башнях, не меняя угла горизонтального наведения после выстрела. А вот все дульнозарядные орудия британских броненосцев после выстрела должны были поворачиваться в диаметральную плоскость к своим подпалубным зарядным установкам, заряжаться, а затем опять наводиться на цель, что при тогдашних примитивных устройствах наведения было делом непростым и весьма длительным.


Россия выходит в мировой океан. Страшный сон королевы Виктории

Броненосец «Геркулес»


Англичане изготовили большое число орудий Армстронга, заряжаемых с дула. И опять повторилась история с орудиями Ланкастера. Срочно пришлось искать новую систему орудий. И тогда Адмиралтейство стало заготовлять для флота сразу две кардинально отличающиеся друг от друга системы — вуличскую и Витворта.

Орудия вуличской системы заряжались с дула. Они имели от 3 до 9 нарезов симметричного дугообразного сечения. Снаряды имели медные выступы. Орудия вуличской системы в основном сохранили свои принципиальные пороки второй системы Армстронга, разве что заклиниваться снаряды стали реже.

Сведения о небоеспособности британской корабельной артиллерии периодически просачивались и в английскую печать. В конце 1869 г. в Атлантику вышел только что вступивший в строй броненосец «Геркулес». Его водоизмещение было около 9000 тонн, главный калибр состоял из восьми вуличских 254-мм орудий весом 18 т, заряжаемых с дула, помещенных в каземате, а также одного 229-мм и двух 127-мм дульнозарядных орудий в носовой части. У берегов Португалии в ходе первой же практической стрельбы шесть из восьми орудий вышли из строя. Добавлю от себя, что на практических (учебных) стрельбах обычно стреляют практическими (половинными) зарядами.


Россия выходит в мировой океан. Страшный сон королевы Виктории

10-дм (254-мм) дульнозарядное нарезное орудие Королевского флота на горизонтально-скользящем станке с бортовым штырем на броненосце «Геркулес»: а — орудие у борта в положении ведения огня; б — орудие на полном откате в положении заряжания (к дулу подав снаряд, в отверстие закрытого порта выдвинут тыльный конец прибойника)


Лондонская «Army and Navy gazette» от 15 января 1870 г. писала: «Орудия самого сильного нашего броненосца приведены в негодность собственными снарядами». Вот оно, действие цинковых выступов!

Английские инженеры изобретали все новые и новые системы нарезных орудий, но все они обладали неустранимыми конструктивными дефектами. Но вот в начале 60-х годов XIX века капитан королевского флота Пембертон нашел очень простой и дешевый способ переделать все тяжелые гладкоствольные пушки в нарезные.

Для начала он переделал 381-мм корабельную пушку Родмана по так называемой «гаечной системе». В этой системе в дно канала обычной гладкоствольной пушки ввинчивался стержень. На наружной поверхности стержня было 4 спиральных нареза. В продолговатом снаряде делалось по его оси отверстие с нарезами, соответствующими нарезам стержня. Таким образом, снаряд представлял собой как бы гайку, навинченную на стержень. Говоря более образно, стержень в канале орудия можно сравнить с шампуром, на который вместо куска шашлыка нанизывался снаряд.

381-мм пушка, переделанная по системе Пембертона, была успешно испытана в Англии в 1865 г. При стрельбе лишь возникла проблема с досылкой в канал картузного заряда. Поэтому Пембертон изготовил специальное пневматическое устройство для заряжания орудия порохом без картуза.

Тем не менее и эта оригинальная система орудий также не получила широкого распространения из-за своей сложности и малой живучести.

Инженер Витворт еще в 1858 г. предложил так называемые полигональные[65] орудия. В сечении канал орудия и снаряд имели форму правильного многоугольника (большинство орудий Витворта — шестиугольники). Таким образом, отпала надобность в нарезах, медных поясках, поддонах и т. п. Появилась возможность стрелять более длинными снарядами, до 5–6 калибров длиной (для сравнения, длина крупповских снарядов составляла 2,3–2,8 калибра). Снаряды Витворта имели лучшую в мире бронепробиваемость.

Стоит отметить, что идея полигонального ствола не принадлежит Витворту. Кто первый изобрел полигональный ствол, неизвестно. Но в 1753 г. русский оружейник Цыгаев изготовил полигональную винтовку, в сечении канала которой был треугольник.

Витвортом были созданы опытные пушки калибром от 38 до 280 мм. Первое орудие, испытанное в 1858 г., было сделано из чугуна, но в дальнейшем Витворт изготавливал орудия из стали.

В 1868 г. 230-мм пушки Витворта показали рекордную для того времени дальность стрельбы 10 300 м при угле возвышения 33° и весе снаряда 133 кг.

Однако самой крупной пушкой Витворта, принятой на вооружение британского флота, стала 178-мм пушка. Ствол ее имел длину 17,1 калибра. Снаряд весом 40,7 кг при заряде 5,4 кг пороха имел начальную скорость 343 м/с.

В 1874 г. в Англии был заложен броненосец «Индепенденсия» для бразильского флота. Его стандартное водоизмещение составляло 9310 т, а скорость — 14,3 узла. Броненосец имел полное фрегатское парусное вооружение. Бразильские военные были очарованы системой Витворта, и главный калибр броненосца был представлен казнозарядными орудиями Витворта с шестиугольным сечением канала (четыре 305-мм пушки весом по 35 т и две 203-мм пушки).

Однако в 1878 г., в ходе «очередной военной тревоги», британское правительство со страху купило строившийся броненосец за 600 тысяч фунтов стерлингов. Для сравнения, броненосцы «Девастейшн» и «Дредноут» обошлись британскому Адмиралтейству меньше чем в 377 тысяч фунтов стерлингов каждый. В отличие от них «Индепенденсия» был еще на стапеле.

После покупки броненосец был переименован в «Нептун». Лорды Адмиралтейства и слышать не хотели о казнозарядных орудиях и велели заменить пушки Витворта на дульнозарядные пушки вульвичского типа: четыре 305-мм весом 38 т и две 229-мм весом 12 т. Однако конструкция броненосца не позволяла стрелять из 305-мм орудий полным зарядом весом 90,7 кг, и заряд пришлось снизить до 81,6 кг, что, естественно, сказалось на баллистике. Замечу, что прямо по курсу могли стрелять только две 229-мм пушки, а 305-мм пушки не могли вести огонь ни назад, ни вперед. В направлении кормы вообще могли стрелять только малокалиберные орудия.

Переделки на «Нептуне» обошлись еще в 90 тысяч фунтов стерлингов. И этот корабль, по мнению британского историка Паркса, стал самым дорогим и неудачным кораблем британского флота.

Полигональные орудия могли быть только казнозарядные, и Витворт создал для них затвор, который представлял собой крышку с прочным дном, навинчивающуюся на задний конец ствола. Крышку охватывала рамка, шарнирно соединенная с телом орудия. Заряды помещались в оловянные картузы (прообраз гильз). Винтовые затворы действовали очень медленно, прочность их была низка, а конструкция оловянных гильз неудачна. А главное, полигональные снаряды имели ряд неустранимых недостатков — сложность изготовления снаряда, трудность заряжания, заклинивание снарядов в канале при стрельбе и др. Все это заставило Адмиралтейство отказаться от полигональных орудий.

О покойниках принято говорить только хорошее. Но по случаю смерти Витворта в 1877 г. английский журнал «Engineering» писал: «Летопись всех артиллерийских опытов с орудиями Витворта представляет собой источник стыда для английской нации и позора для ее администрации».

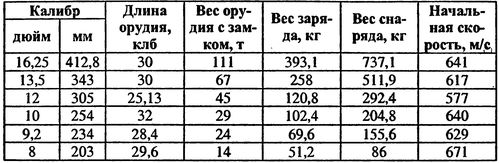

Таблица 2

Орудия Армстронга, заряжавшиеся с казенной части. 1880–1885 гг.


Россия выходит в мировой океан. Страшный сон королевы Виктории

Однако следует отметить, что опыты с полигональными снарядами велись также во Франции в 1917–1922 гг., а с 1930-х годов — и в СССР. Увы, все опыты подтвердили выводы 60—70-х годов XIX века.

В итоге во время очередного противостояния с Россией в 1878 г. британский флот имел на вооружении лишь дульнозарядные пушки. Часть их была нарезными с неудачной системой нарезов, а часть — гладкоствольными; полигональные же орудия с вооружения были сняты.

По мнению британских историков, взрыв в 1879 г. на броненосце «Тандерер» 317-мм 38-тонного орудия, заряженного по ошибке прислуги двойным зарядом, что физически невозможно при заряжании с казны, стал последней каплей, переполнившей чашу терпения Адмиралтейства. Было принято решение на переход к казнозарядным орудиям. По моему же мнению, куда большее воздействие на лордов Адмиралтейства произвел отчет о визите в августе 1879 г. группы британских морских артиллеристов на завод Круппа, где им были показаны 28-см и 30,5-см[66] германские корабельные пушки с клиновыми затворами.

В 1880 г. тот же Армстронг спроектировал систему корабельных орудий от 102-мм до 412-мм, заряжаемых с казенной части. Орудия были стальными и дополнительно скреплялись стальной проволокой и кольцами. Не мудрствуя лукаво, Армстронг принял поршневой затвор французской системы с обтюратором де-Банжа. На вооружение же такие орудия поступили в 1885–1886 гг.

Первые британские боеспособные казнозарядные орудия были установлены в 1885 г. на броненосце «Колоссус» водоизмещением 9150 т. Замечу, что проектировался этот броненосец под 305-мм 38-тонные дульнозарядные пушки. Теперь же на него установили четыре 305-мм 45-тонные казнозарядные пушки.

Любопытно, что в системе заряжания консервативные лорды остались верны себе. 305-мм казнозарядные орудия заряжались так же, как старые дульнозарядные — из подбашенных помещений вне башни, правда, с другой стороны, то есть с казенной части.

При стрельбе 4 мая 1886 г. 305-мм 45-тонное казнозарядное орудие разорвалось. Первый заряд его составлял 214,4 кг, после его уменьшили до 131,4 кг, а затем вообще до 100,7 кг. Дело дошло до того, что в первом плавании командиру «Колоссуса» в конце 1886 г. — в 1877 г. было вообще запрещено стрелять из орудий главного калибра. Вот уже действительно «колосс на глиняных ногах»!

Таким образом, с 1856 по 1887 год английский флот был мало боеспособен, чем, однако, не сумели воспользоваться другие европейские державы. Больше такое уже не повторялось, и с 1887 года по 1945 год корабельная артиллерия главного калибра ведущих морских держав имела относительно одинаковые баллистические качества и надежность.


Глава 6 Ход конем адмирала Краббе | Россия выходит в мировой океан. Страшный сон королевы Виктории | Глава 8 Береговая оборона или крейсерская война?
