ИСТРЕБИТЕЛЬ И-16 ОПЫТНЫЙ ЦКБ-12

Первые расчеты и предварительные эскизы внешнего облика истребителя монопланной схемы, которому предстояло со временем именоваться И-16, Николай Николаевич Поликарпов осуществил в мае 1932 г. Уже к лету 1933-го самолет, получивший рабочее обозначение ЦКБ-12, обретает реальные черты. Низкоплан с коротким веретенообразным фюзеляжем, закрытым фонарем кабины и убираемым шасси был представлен в двух вариантах капотирования двигателя: с кольцом Тауненда и капотом NACA. Решение об использовании легкого и узкого кольца Тауненда хотя бы для одной опытной машины оставалось в силе до декабря 1933 г. Однако на практике два первых опытных экземпляра самолета оснащались широким капотом NACA.

Для силовой установки конструктор считал наиболее приемлемыми американские двигатели воздушного охлаждения «Циклон» фирмы «Райт», Появившиеся в 1925 г., звездообразные «Циклоны» непрерывно совершенствовались и в 1933-м являлись одними из наиболее перспективных двигателей мира. В течение 1932-1933 гг. советские представители провели переговоры с фирмой «Кертисс - Райт», результатом которых стало приобретение целого моторостроительного завода со всем оборудованием и лицензии на производство двигателей «Циклон» R-1820 F-3 мощностью 625 л.с.

«Король истребителей». Боевые самолеты Поликарпова

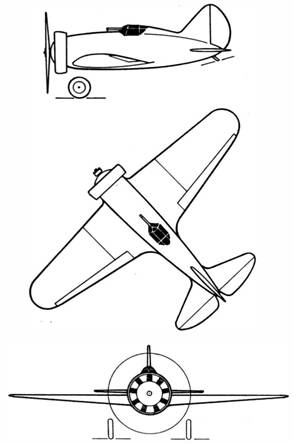

Проектный вариант ЦКБ-12 с двигателем воздушного охлаждения, оборудованным кольцом Тауненда. 1933 г.

Однако в первой половине 1933 г. получить хотя бы один такой двигатель для инициативного проекта ЦКБ-12 оказалось затруднительно. Начальник ВВС Красной Армии Яков Алкснис предложил Поликарпову первый опытный экземпляр построить с распространенным двигателем М-22 меньшей мощности (480 л.с), который вполне обеспечивал по расчетам требуемую скорость - 300 км/ч на высоте пять километров.

С июня 1933 г. разработка ЦКБ-12 ведется полным ходом. Военные внимательно следят за созданием самолета - осмотр деревянного макета ЦКБ-12 в ноябре окончательно убеждает их в правильности выбора. Делается вывод, что проектируемый истребитель полностью соответствует предъявленным к нему требованиям - особенно по части максимальной скорости. Уже 22 ноября 1933 г. Совет труда и обороны СССР принимает решение о запуске нового истребителя в серийное производство под обозначением И-16.

Тем временем конструктор самолета добивается получения одного двигателя «Райт» «Циклон» F-2 (невысотный вариант) и принимает решение установить его на второй опытный экземпляр - ЦКБ-12бис.

К концу 1933 г. оба опытных экземпляра были готовы. Внешне самолеты не имели отличий - оба лобастые толстячки с двигателями, прикрытыми цилиндрическими капотами NACA. Впрочем, отличить ЦКБ-12бис с американским двигателем можно было довольно легко - на нем стоял трехлопастный воздушный винт «Гамильтон Стандарт». Так как стояла середина зимы, машины установили на неубираемые лыжи, которые не позволяли определить максимальную скорость самолетов, однако давали возможность начать испытательные полеты незамедлительно.

30 декабря 1933 г. летчик-испытатель авиазавода № 39 Валерий Чкалов впервые поднял в воздух ЦКБ-12 с двигателем М-22. В первых числах января 1934 г. состоялся дебют ЦКБ-12бис с «Райт» «Циклон» F-2. В воздухе обе машины вели себя практически одинаково, управлять ими, по мнению Чкалова, оказалось трудно и непривычно. Весь январь продолжалась их доводка, в этот период провели основные заводские испытания.

«Король истребителей». Боевые самолеты Поликарпова

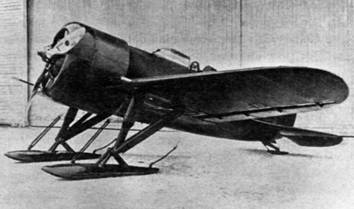

Второй опытный экземпляр ЦКБ-12бис с двигателем Райт «Циклон» F-2 перед проведением испытаний в январе 1934 г. В кабине Валерий Павлович Чкалов, который совсем недавно перешел в заводские летчики-испытатели из НИИ ВВС. Ему 38 лет, и его звездный час впереди.

«Король истребителей». Боевые самолеты Поликарпова

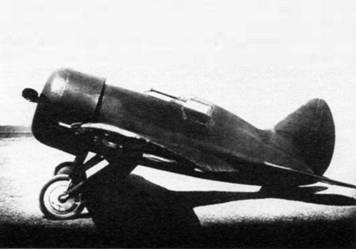

Первый опытный ЦКБ-12 на испытаниях весной 1934 г.

Что же выяснилось в отношении этих двух опытных образцов, налетавших по нескольку часов? Оба ЦКБ-12 -с М-22 и с «Райт» «Циклоном» - оказались весьма схожими в пилотировании, энергично реагировали на действия рулей, легко переходили с фигуры на фигуру, однако не допускали резких движений ручкой управления. Особую осторожность приходилось проявлять во время посадки. Самолет не допускал высокого выравнивания, стремился свалиться на крыло. В то же время пилоты отметили, что И-16 на взлете и посадке более устойчив, чем истребитель И-14, разработанный в ЦАГИ. И на виражах он оказался не столь строгим по сравнению со своим конкурентом. Из двух опытных ЦКБ-12 машина с двигателем М-22 внушала большее доверие («Райт» «Циклон» вызывал на втором экземпляре нежелательные вибрации), поэтому на ней «под-летнули» в эти первые дни испытаний пилоты Юмашев и Чернавский. По единодушному мнению летчиков, самолет таил в себе еще много загадок, считался довольно опасным, поэтому выполнение фигур, вплоть до крутых виражей, на нем запрещалось на неопределенное время. Тем не менее решение о серийном производстве оставалось в силе, поэтому в акте утверждения испытаний начальник ВВС Алкснис приказал начать подбор особо подготовленных летчиков для освоения нового истребителя. Ибо летные характеристики, среди которых определяющей являлась полетная скорость, во время десятидневных испытаний зафиксировали весьма неплохие:

«Король истребителей». Боевые самолеты Поликарпова

Среди недостатков, присущих опытным экземплярам, отметили несовершенную систему бензопитания, хлипкий фонарь, слабое крепление прицела, неудобные плечевые привязные ремни. Для более комфортной посадки в кабину пилоты рекомендовали оборудовать на борту фюзеляжа специальную подножку или стремянку. Однако стремление обеспечить чистоту аэродинамических форм привело к тому, что такое приспособление на самолете не монтировалось никогда. При посадке летчики становились на обрез крыльевого зализа, а затем подтягивались в кабину.

Еще одним моментом, отнесенным к недостаткам И-16, стало сомнение в благополучном выходе его из штопора. В частности, аэродинамик ЦАГИ Журавченко, опираясь на результаты аэродинамических продувок, считал, что этот короткохвостый самолет предрасположен к плоскому штопору, и даже предлагал переместить вверх стабилизатор, подобно тому, как это было сделано на И-14. На совещаниях 17 января и 21 февраля 1934 г., посвященных проблеме штопора на И-16, ни один из инженеров или летчиков не смог сказать ничего определенного в пользу поликарповского истребителя. Для разрешения сомнений оставался крайний вариант - подняться в воздух и умышленно ввести самолет в штопор.

В течение двух дней - 1 и 2 марта 1934 г. - испытатель Валерий Чкалов на машине с двигателем М-22 произвел 75 срывов на штопор, которые показали следующее. При потере скорости и нейтральном управлении И-16 в штопор не входил: свалившись на крыло и сделав полвитка, самолет снова выходил в прямолинейный полет. В случае принудительного ввода (ручка на себя и «дача» педали) И-16 входил в штопор с устойчивым характером вращения. Вывод из вращения без проблем осуществлялся при нейтральной установке рулей. Тенденций к плоскому штопору отмечено не было.

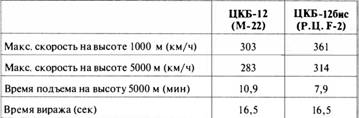

После устранения основных недостатков и установки колесного убираемого шасси оба опытных ЦКБ-12 отправили для продолжения испытаний в Крым, на аэродром школы военных летчиков № 1 под Севастополем. Машина с М-22 (ведущий - летчик Коккинаки) летала с убранным шасси с целью определения скоростных характеристик. Результаты оказались обнадеживающие. У земли максимальная скорость составила 359 км/ч, на требуемых пяти километрах - 325 км/ч.

Однако система уборки шасси оказалась ненадежной, механизм подъема часто заедал и отказывал. Поэтому на втором экземпляре - ЦКБ-12бис с «Райт» «Циклоном» - шасси на испытаниях решили не убирать. Но даже эти предосторожности не спасли машину от неприятности. 14 апреля во время совершения посадки, на последней стадии пробега разрушился узел крепления правой стойки шасси, и самолет лег на брюхо. Повреждения оказались небольшие - погнули лопасти воздушного винта и слегка помяли нижнюю часть фюзеляжа, однако крымские испытания для этого экземпляра закончились.

Еще через неделю закончили летать на машине с М-22. Если аварийный самолет упаковали в ящик и отправили для ремонта на завод поездом, то ЦКБ-12 М-22 летчик Чкалов перегнал в Москву по воздуху. 1 мая 1934 г. этот самолет в группе с полуторопланом ЦКБ-3 (И-15) и цагов-ским И-14 впервые продемонстрировали в полете над Красной площадью.

Второй опытный экземпляр ЦКБ-12бис после возвращения в Москву подвергли значительным изменениям. Самолет оснастили новым двигателем «Райт» «Циклон» F-3 с капотом тоннельного типа, близкого к так называемому капоту «Уоттера». Кроме этого, на самолете усилили крыло, переднюю кромку консолей зашили дюралевым листом вплоть до первого лонжерона, доработали шасси, щели элеронов и рулей хвостового оперения закрыли подвижными дюралевыми щитками.

7 сентября 1934 г. ЦКБ-12бис перегнали в Щелково, на подмосковный аэродром НИИ ВВС, для прохождения государственных испытаний, которые продолжались

«Король истребителей». Боевые самолеты Поликарпова

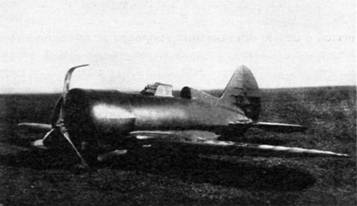

Авария второго опытного ЦКБ-12бис с двигателем «Райт* «Циклон» F-3 по причине поломки шасси. 14 апреля 1934 г.

до 12 октября. На этот раз заключение по И-16 оказалось категоричным и более жестким. Не устраивала возросшая посадочная скорость и ненадежная уборка шасси. Признавая, что по причине недоведенности отдельных элементов конструкции и оборудования самолет испытаний не выдержал, начальник ВВС Яков Алкснис требовал отладки вооружения и заключал, что до надежной его работы И-16 «не может считаться военной истребительной машиной». Хотя этот экземпляр развивал на высоте 3000 м максимальную скорость 437 км/ч, военные, которых совсем недавно устраивало трехсоткилометровое достижение, теперь требовали еще более высоких показателей. Они предлагали установить на И-16 новый отечественный мотор М-58 конструкции А.С. Назарова, с которым требовалось добиться максимальной скорости 470 км/ч.

Впрочем, все сказанное относилось к совершенствованию машины как типа, а первоочередной задачей являлось внедрение И-16 в серийное производство, которое разворачивалось на авиазаводах № 39 в Москве и № 21 в Нижнем Новгороде (Горьком).
