Хвостовое оперение

Хвостовое оперение – свободнонесущее. металлической конструкции с полотняной обшивкой рулей высоты и направления, составляла неразъемное целое с задней частью фюзеляжа за исключением небольшой части стабилизатора.

Стабилизатор – двухлонжеронный размахом 4.7 метров. У фюзеляжа стабилизатор имел профиль NACA .0009, переходящий у оконечности в профиль NACA .0010. Стабилизатору был придан угол 1 гр. Площадь стабилизатора составляла 2.986 м^2. Передняя его часть представляла собой съемную деталь, прикрепляемую к переднему лонжерону при помощи ленточной петли. К заднему лонжерону стабилизатора крепились рули высоты. Суммарная площадь рулей – 0.985 м^2. На каждом руле был триммер, наклонявшийся на 20 гр вверх и вниз. Рули высоты могли перемещаться от 30 гр вверх до 20 гр вниз. Киль имел симметричный профиль и размещался под углом 0 гр к продольной оси самолета. Площадь киля – 0.926 м^2. К заднему лонжерону киля, который одновременно служил последним шпангоутом фюзеляжа (No 16) на трех петлях крепился частично сбалансированный руль направления. На руле направления, как и на рулях высоты, имелся триммер, способный отклоняться на 20 гр в обе стороны. Высота руля направления составляла 1720 мм, поверхность – 0.693 м^2. Руль мог отклоняться в обе стороны на 33 гр.

Все рули управлялись при помощи системы тяг и качалок.

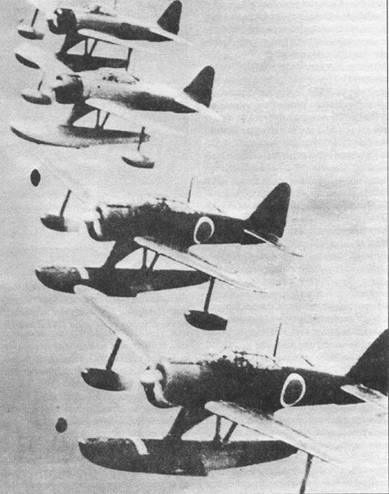

Звено гидросамолетов A6M2-N, два из них окрашены в темно-зеленый цвет (светлосерый низ), два – целиком светло-серый с черными капотами двигателей.

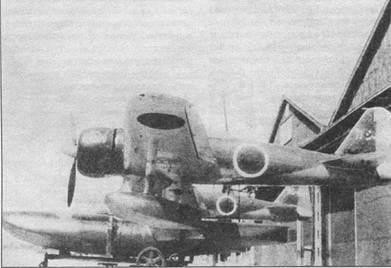

Для улучшения путевой устойчивости на гидросамолет A6M2-N пришлось поставить узкий и длинный подфюзеляжный киль, а также смонтировать небольшую вертикальную поверхность под рулем направления. Самолет с кодом «Каши-103» принадлежит Кашима (тренировочный) кокутай. Верхние поверхности самолета – темно-зеленые, нижние – светло-серые.
