7.4. Особенности организации ремонта взрывозащищенных электрических машин

7.4.1. Ремонт электрооборудования, связанный с восстановлением и изготовлением деталей и сборочных единиц, неисправность которых может повлечь за собой нарушение взрывозащищенности электрооборудования, а также ремонт, который в соответствии с ПТЭ электроустановок потребителей и Правилами безопасности в угольных и сланцевых шахтах запрещается производить эксплуатационному персоналу, должен выполняться ремонтными предприятиями (цехами, участками), имеющими специальное разрешение Федерального надзора.

7.4.2. С целью обеспечения надлежащего качества ремонта электрооборудования при проведении подготовительных работ ремонтному предприятию (цеху, участку) необходимо:

иметь в наличии ремонтную документацию,

оснастить предприятие (цех, участок) необходимым оборудованием, приспособлениями и инструментом;

провести организационно-технические мероприятия, обеспечивающие квалифицированную проверку элементов взрывозащиты и определение необходимого объема ремонта;

провести обучение кадров.

7.4.3. Ремонтное предприятие (цех, участок) должно быть оснащено: специальными приспособлениями и подъемно-транспортными

механизмами, обеспечивающими качественную разборку и исключающими дополнительные повреждения деталей и сборочных единиц;

комплектом измерительного инструмента, позволяющего производить контроль параметров взрывозащиты;

механическим, сварочным и другим оборудованием, позволяющим вести восстановление элементов взрывозащиты на деталях взрывонепроницаемой оболочки методами сварки, наплавки, механической обработки, установки ремонтных деталей и т. д.;

комплектом технологического оборудования и материалов, позволяющих ремонтировать обмотки в соответствии с классом нагревостойкости изоляции ремонтируемого электрооборудования;

стендом для проведения гидравлических испытаний деталей и сборочных единиц взрывонепроницаемой оболочки с комплектом приспособлений;

стендом и приборами для проведения электрических испытаний;

тарой и стеллажами, исключающими возможность повреждения элементов взрывозащиты электрооборудования в процессе транспортировки и хранения.

Ремонтировать и испытывать электрооборудование должен квалифицированный персонал, прошедший специальное обучение, сдавший экзамены и получивший удостоверение на право ремонта.

7.4.4. Текущий ремонт взрывозащищенных электрических машин рекомендуется проводить не реже 1 раза в год для двигателей с частотой вращения 1500 об/мин и не реже 1 раза в 6 месяцев для двигателей с частотой вращения 3000 об/мин.

7.4.5. При аварийном ремонте двигателей (в результате неправильной эксплуатации, перегрузок двигателя и т. д.) отнесение его к определенному виду ремонта производится в зависимости от характера повреждений и объемов ремонта.

7.4.6. Нормативные сроки капитального ремонта могут корректироваться службой главного энергетика предприятия на основе анализа технического состояния оборудования.

7.4.7. При замене обмоток ремонтное предприятие (цех, участок) должно иметь в наличии комплект технологического оборудования и материалов, позволяющих ремонтировать обмотки в соответствии с классом нагревостойкости изоляции ремонтируемых двигателей, но не ниже класса В по ГОСТ 8865—78. При этом необходимо иметь в виду, что в ремонт могут поступать двигатели с изоляцией класса нагревостойкости Н.

7.4.8. Во избежание повреждения изоляции пакета статора и деформации посадочных поверхностей центрирующих заточек станины при демонтаже обмоток с выжиганием изоляционных материалов в специальных печах необходимо иметь автоматические или следящие устройства контроля температуры, которая не должна превышать 400 °C.

При демонтаже обмоток необходимо предусмотреть защиту посадочных поверхностей и торцов центрирующих заточек станины от повреждений.

7.4.9. Во избежание повреждения посадочных поверхностей деталей и сборочных единиц не допускается разборка двигателей ударами по выступающему концу вала.

7.4.10. При разборке двигателей необходимо принять меры, исключающие перекос ротора.

7.4.11. Обмотки и токоведущие части должны быть надежно закреплены, пазовые клинья плотно забиты в пазы без слабины.

7.4.12. Сопротивление изоляции и электрическая прочность изоляции обмоток должны соответствовать требованиям ремонтной документации. Витки проволочных бандажей должны быть наложены плотно, без пропусков и перекрещиваний. Каждый слой проволочного бандажа должен быть тщательно пропаян. Замки бандажа должны быть плотно подбиты и пропаяны. Весь бандаж должен иметь блестящую поверхность, без черновин и пятен. При простукивании легким молотком бандаж не должен издавать дребезжащего или глухого звука.

7.4.13. Щетки должны быть притерты к поверхности контактных колец. Установка на двигатель щеток различных марок не допускается.

7.4.14. Двигатели на два напряжения должны соединяться на напряжение сети, указанное в заказе.

7.4.15. При замене подшипников должны быть применены подшипники классов точности не ниже применяемых предприятиями-изготовителями.

7.4.16. При сборке двигателей свободное пространство камер подшипниковых узлов должно быть на 0,65 объема заполнено смазкой, указанной в ремонтной документации, а для двигателей с частотой вращения 3000 об/мин – на 0,5 объема.

7.4.17. Испытания двигателей должны проводиться в соответствии с инструкциями заводов-изготовителей.

7.4.18. Для синхронных и асинхронных двигателей, наиболее массовых в ремонте, устанавливается перечень электрических испытаний, которым должен подвергаться каждый отремонтированный двигатель в зависимости от вида ремонта.

7.4.19. Программа приемо-сдаточных испытаний для двигателей повышенной надежности против взрыва принимается в соответствии с ТУ предприятия-изготовителя.

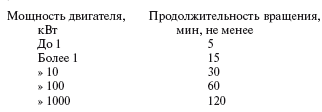

7.4.20. Каждый отремонтированный двигатель должен пройти обкатку без нагрузки при номинальной частоте вращения в течение времени, указанного ниже:

Система технического обслуживания и ремонта энергетического оборудования : Справочник

7.4.21. При ремонте рудничных двигателей с заменой обмоток по технологическому процессу, отличающемуся от технологии предприятия-изготовителя, необходимо проводить испытания двигателя на влагоустойчивость.

При последующих ремонтах однотипных рудничных двигателей проведение испытаний на влагоустойчивость необязательно. Каждый отремонтированный двигатель должен иметь знак исполнения по взрывозащите.

7.4.22. В случае неудовлетворительного состояния таблички предприятия-изготовителя либо ее отсутствия должна быть прикреплена новая табличка, на которой указываются: наименование или товарный знак ремонтного предприятия; тип двигателя; мощность, кВт, соединение фаз; напряжение, В; номинальная частота вращения, об/мин;

номинальный ток, А; напряжение на кольцах ротора, В (для двигателей с фазным ротором), ток ротора, А (для двигателей с фазным ротором); ремонтный номер или номер заказа; дата выпуска из ремонта (год, месяц).

7.4.23. Ремонтное предприятие (цех) должно гарантировать соответствие отремонтированных двигателей требованиям заводских инструкций и обязано в течение 12 месяцев со дня начала эксплуатации, но не более двух лет со дня отгрузки двигателя с ремонтного предприятия безвозмездно ремонтировать двигатели, если в течение указанного времени будет обнаружено их несоответствие требованиям завода-изготовителя.

7.4.24. Каждое отремонтированное изделие должно быть испытано по программе приемо-сдаточных испытаний. Программа приемо-сдаточных испытаний зависит от вида ремонта.

7.4.25. В программу приемо-сдаточных испытаний входят электрические испытания, а также проверка:

комплектности отремонтированного электрооборудования;

соответствия электрооборудования в процессе ремонта и сборки требованиям ремонтной документации с контролем всех параметров, обеспечивающих взрывозащиту;

наличия необходимой сопроводительной документации.

Программа приемо-сдаточных испытаний, нормы испытаний, допускаемые отклонения показателей от номинальных значений устанавливаются ремонтной документацией на конкретное изделие.

7.4.26. Испытания электрооборудования в процессе ремонта могут производиться в несколько этапов, например: гидравлические испытания деталей взрывонепроницаемой оболочки, испытания обмоток в процессе их изготовления, стендовые испытания и т. д.

Результаты приемо-сдаточных испытаний записываются в журнале испытаний.
